概述：

UN200系列小型PLC适用于多种行业，可满足中小规模系统的各种控制功能要求，覆盖与自动检测、自动化控制有关的工业及民用领域，卓越的性能，丰富的指令集，良好的扩展性，具有极高的性价比。

UN280系列为新一代高性能可编程逻辑控制器，通信能力更强，运行速度更快，与UN200系列共用扩展模块及附配件，并可根据客户的不同需求定制专用控制器。

UN200系列产品是我司PLC产品， CPU模块类型有CPU224、CPU226、CPU284、CPU124、CPU124XP。

CPU型外观：

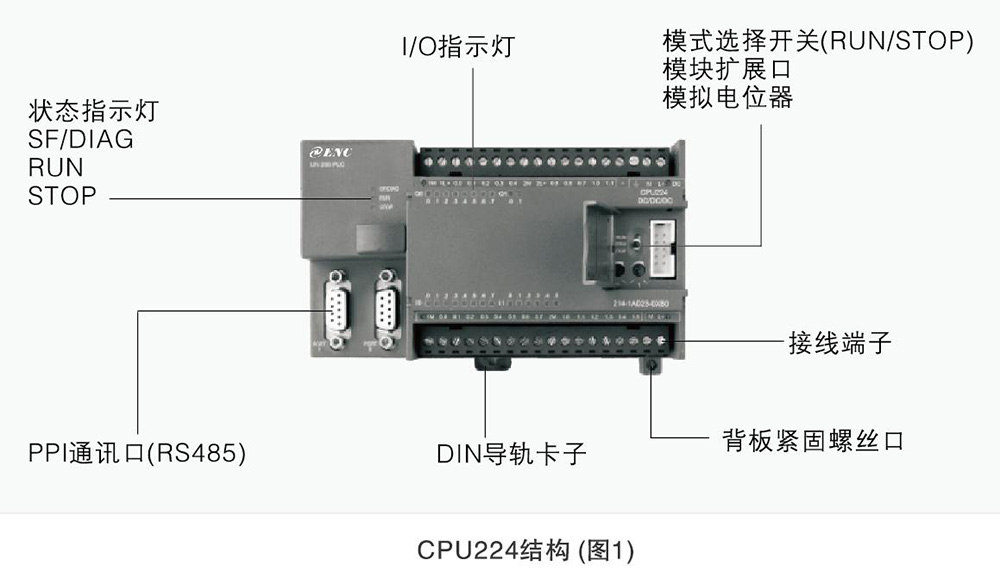

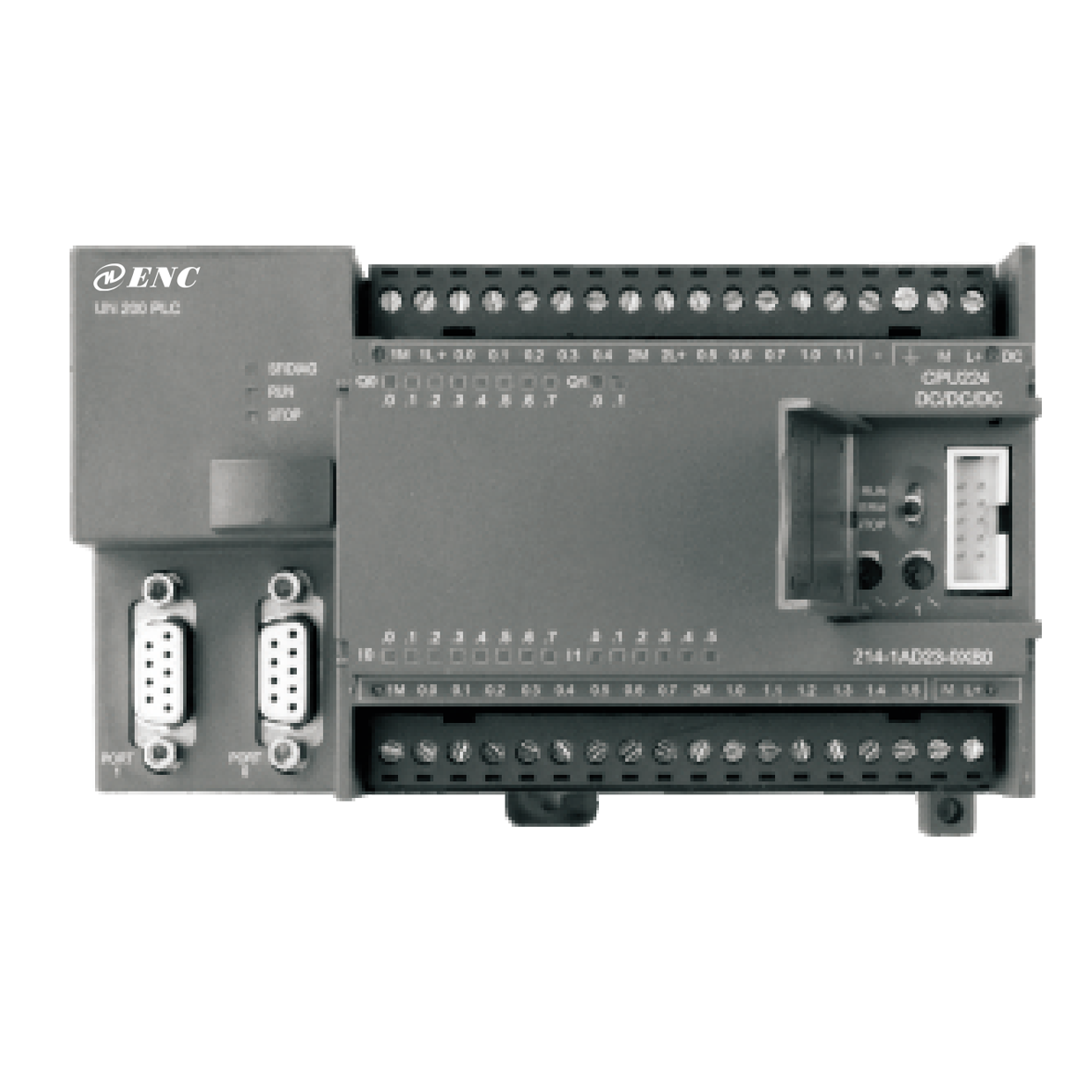

CPU224

CPU226

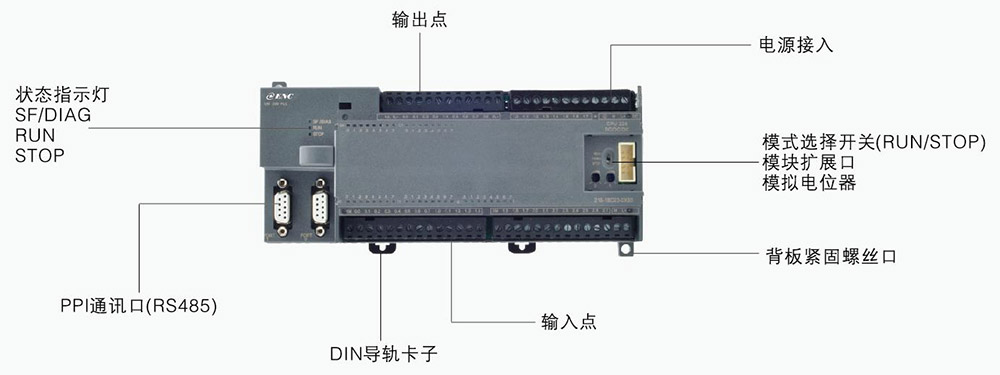

CPU226结构（图2）

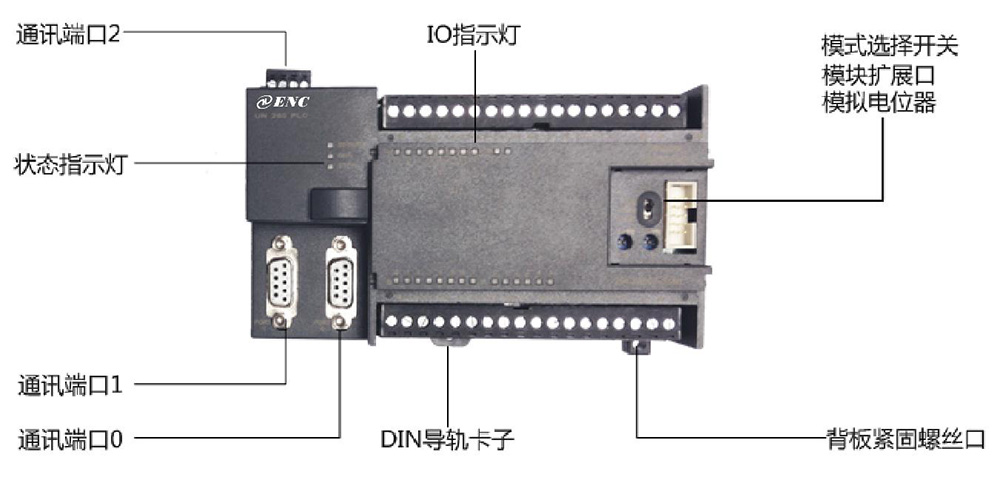

CPU284

选型：

CPU224：14DI/10DO，晶体管或继电器输出，2个通讯口，最多扩展模块7个

CPU226：24DI/16DO，晶体管或继电器输出，2个通讯口，最多扩展模块7个

CPU284：14DI/10DO，晶体管或继电器输出，3个通讯口，最多扩展模块7个，

CPU124：14DI/10DO，晶体管或继电器输出，1个或2个通讯口， 最多扩展模块3个

CPU124XP：12DI/8DO，4AI/2AO，晶体管或继电器输出，1个或2个通讯口，最多扩展模块4个

CPU224、CPU226、CPU284使用规范

1、CPU224 DC/DC/DC接线图如图2所示，CPU226 DC/DC/DC接线图如图5所示，CPU284 DC/DC/DC接线图如图8所示，此三款CPU为24V直流电源供电，接线时请关闭电源。

2、CPU224 AC/DC/RLY接线图如图3所示，CPU226 AC/DC/RLY接线图如图6所示，CPU284 AC/DC/RLY接线图如图9所示，此三款CPU为110/220V交流电源供电，接线时必须关闭电源。

3、使用PPI适配器或CP5611卡的PPI端与图1、图4或图7的通讯口连接。

4、如需要外接扩展模块，则将模块接在图1、图4或图7中模块扩展端口上，一个UN200 CPU模块最多可接7个扩展模块。

5、安装STEP 7 MicroWIN软件并打开，双击通信选项，点击刷新可找到CPU信息。如果UN200 CPU模块外接了扩展模块，则双击CPU图标可以看到所连扩展模块的信息。
