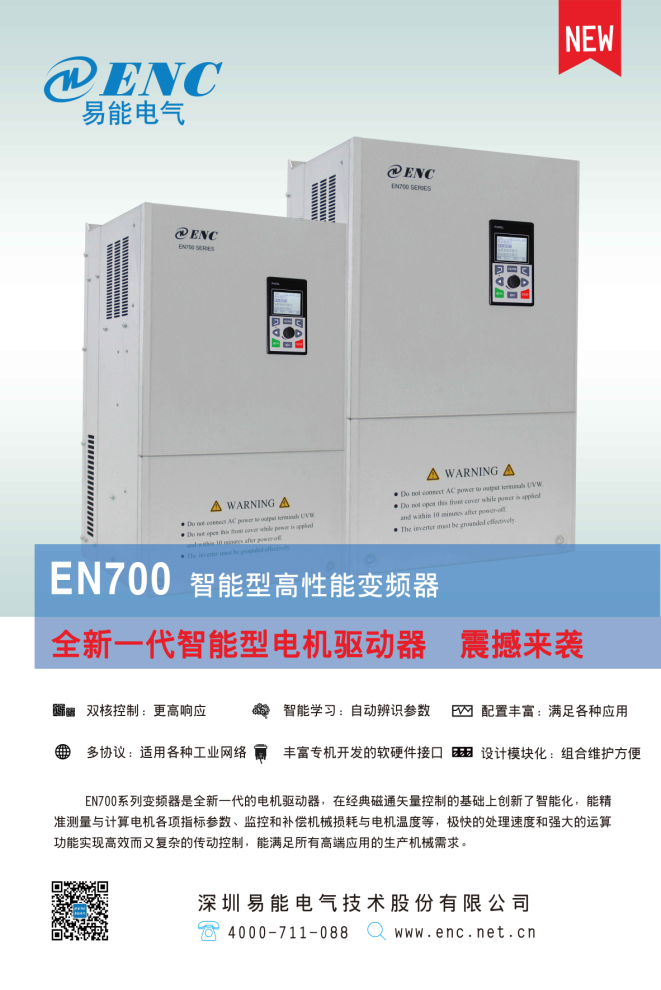

EN700智能型变频器
-
产品特性

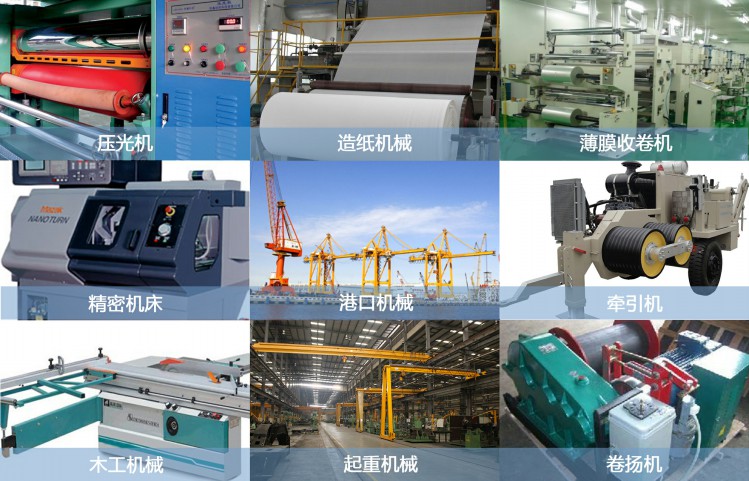

应用范围
灵活易用 便捷务实
-
规格参数
变频器电气规格
项目
规格
输入
额定电压、频率
AC 三相 380V～ 440V， 50/60Hz
电压允许波动范围
-15% ～ 10%
频率允许波动范围
± 5%
过载能力
150% 额定电流 60S
载波频率
1KHz ～ 10KHz（默认 6K）
1KHz ～ 8KHz（默认 4K）
最高输出电压
三相 380V～ 440V（对应输入电压）
最高输出频率
245 ～ 400Hz（注：视不同控制模式而异）
通用规格
性能
SVC 控制模式
VC 控制模式
V/F 控制模式
控
制
性
能
控制方式
混合型矢量控制方式
频率 /电压控制方式
无速度传感器高速的速度与转矩控制
带速度传感器高速、高精度的速度与转矩控制
最大转速
相当于 245Hz
相当于 245Hz
400Hz
载波频率
1.0 ～ 10.0kHz(载波频率大于默认值时变频器需要降额使用 )
过负载能力
150% 额定电流 1分钟
速度控制范围
1:100( 通用电机 )
1:1000( 专用电机 )
约 1: 50
速度 /频率精度
数字输入
(-10 ℃～ 40℃ )
± 0.5%
± 0.01%
± 0.01%(频率精度 )
模拟输入
(25 ℃± 10℃ )
± 0.5%
± 0.2%
± 0.2%(频率精度 )
速度控制方式
鲁棒控制
鲁棒控制
无

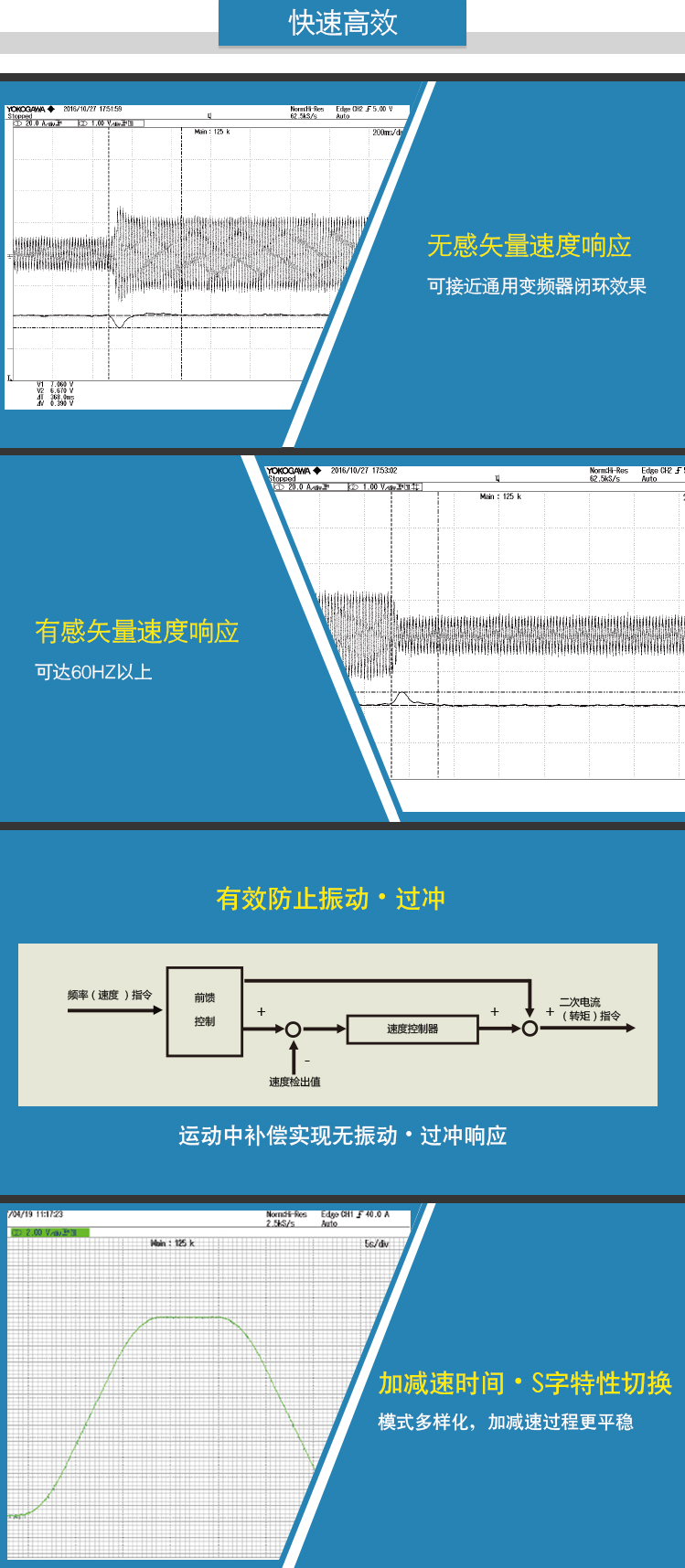

速度控制响应
200rad/s(-3dB)
400rad/s(-3dB)
无
转矩控制精度
＜± 8%(通用电机 )
＜± 3%(专用电机 )
无
转矩控制响应
2krad/s(-3dB)
2krad/s(-3dB)
无
恒功率范围
1:4
无
零速度控制
不能
可以
无

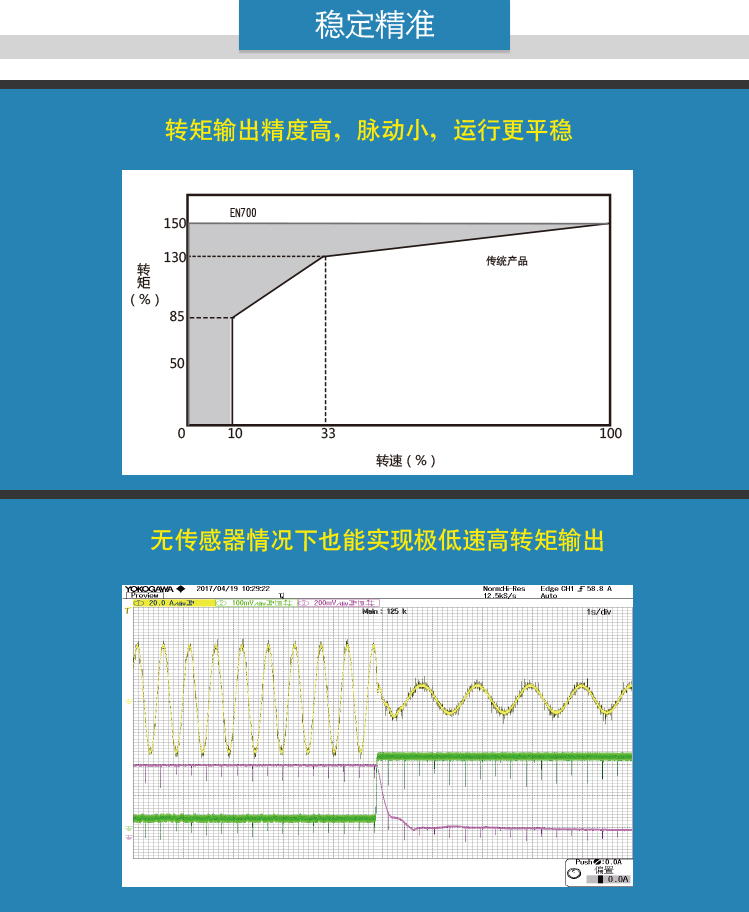

启动转矩
大于 150%
大于 150%
转矩限制
可在正转驱动、正转再生、反转驱动、反转再生四象限内设定，设定范围： 0～ 150%（可因驱动组合中的电动机不同允许设定至 200%）。
可在驱动、再生侧设定，设定范围： 0～ 150%
主要
控制
功能

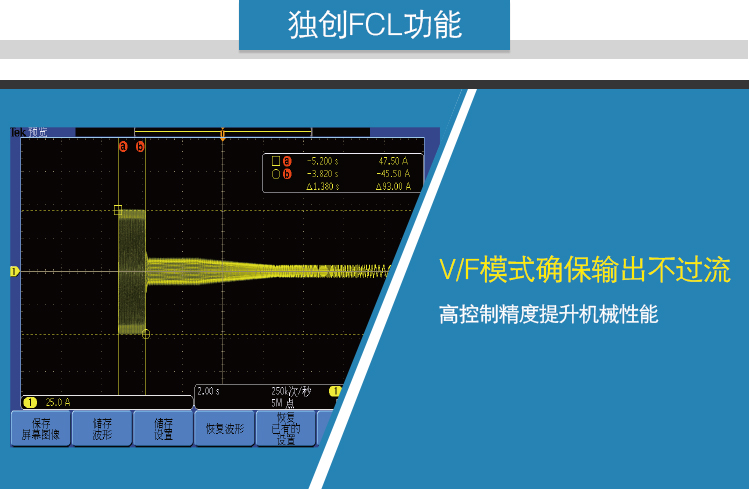

转矩控制、速度控制 /转矩控制切换运行、默认的转速跟踪快速启动功能、高效率运行、禁止反转模式选择、防止再生失速功能、直流制动、能耗制动、静止与旋转自学习、转矩提升、抑制不稳定功能、带参数备份功能的拆卸式端子排、下垂控制、机械损耗补偿设定、加减速时的速度偏差限制、多段速程序运行、停止方式、内置 PID功能、点动运行、跳越功能、接点加减速功能、冷却风扇 ON/OFF功能、故障重试、定时控制、 S曲线加减速、加减速时间切换、速度 /频率保持功能、第 2电机切换运行、过转矩检测输出、 2线与 3线制顺控、正反转切换、预励磁、转矩 /转速到达检测输出、 FCL过流故障回避、 MODBUS通讯等。
主要保护功能
输入输出缺相保护、电动机与变频器过热保护、电容过温保护、电动机与变频器过载保护、 IGBT模块异常、过流保护、过电压保护、欠电压保护、选配件异常保护、外部故障保护、过速度与过转矩保护、通讯异常、速度控制出错、速度检测器异常、主接触器断开保护。

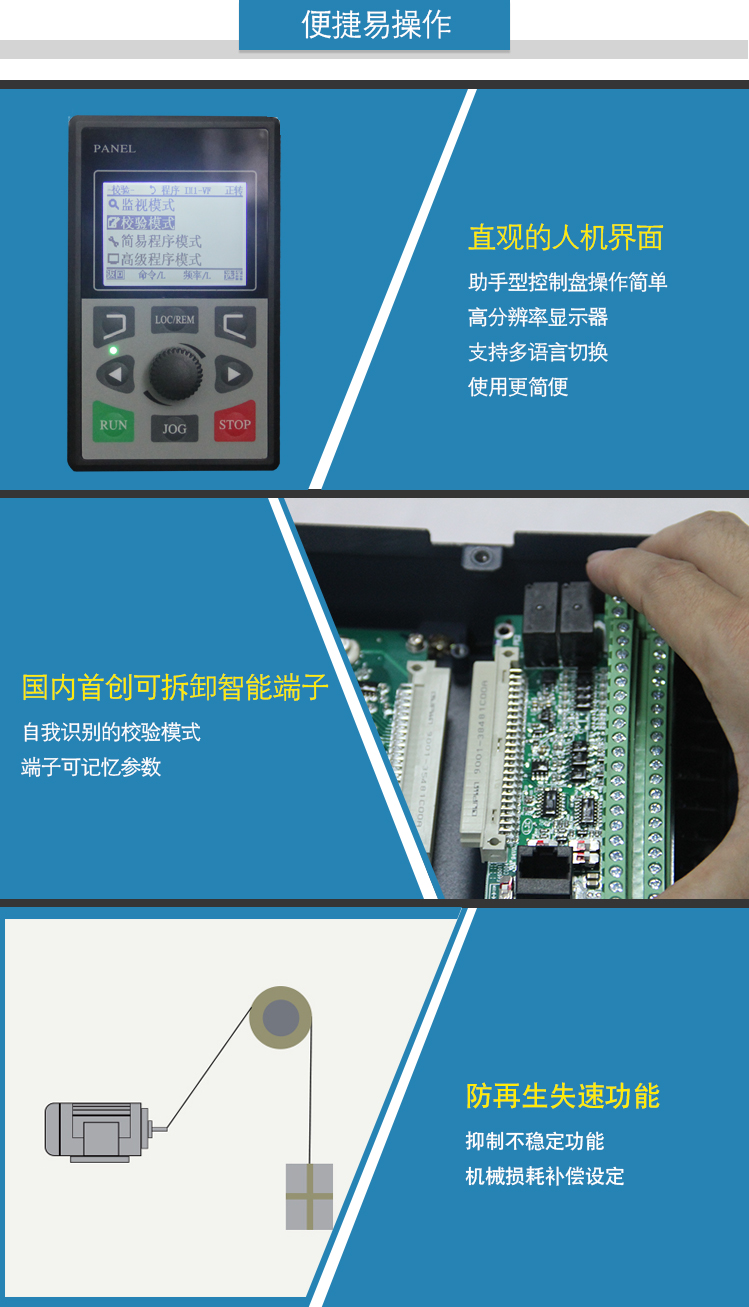

操作键盘
LCD 显示
参数拷贝：可通过操作面板实现参数的快速复制
按键锁定：实现对按键的部分或者全部锁定
环
境
使用场所
室内垂直安装，不受阳光直晒，无可见粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等
海拔高度
低于 1000米。（高于 1000米时需降额使用，每增加 1000米高度输出电流约降低额定电流的 10%）
环境温度
-10 ℃～ +40℃。环境温度在 40℃～ 50℃时，需降额使用。
环境湿度
小于 95%RH，无水珠凝结
振动
小于 5.9米 /秒² (0.6g)
存储温度
-40 ℃～ +70℃
结
构
防护等级
IP20
冷却方式
强制风冷
安装方式
壁挂式
-
