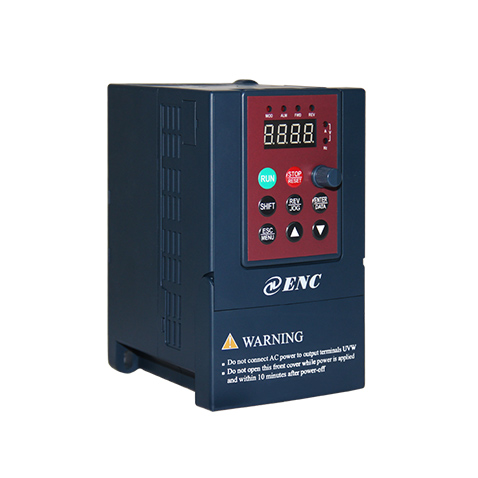

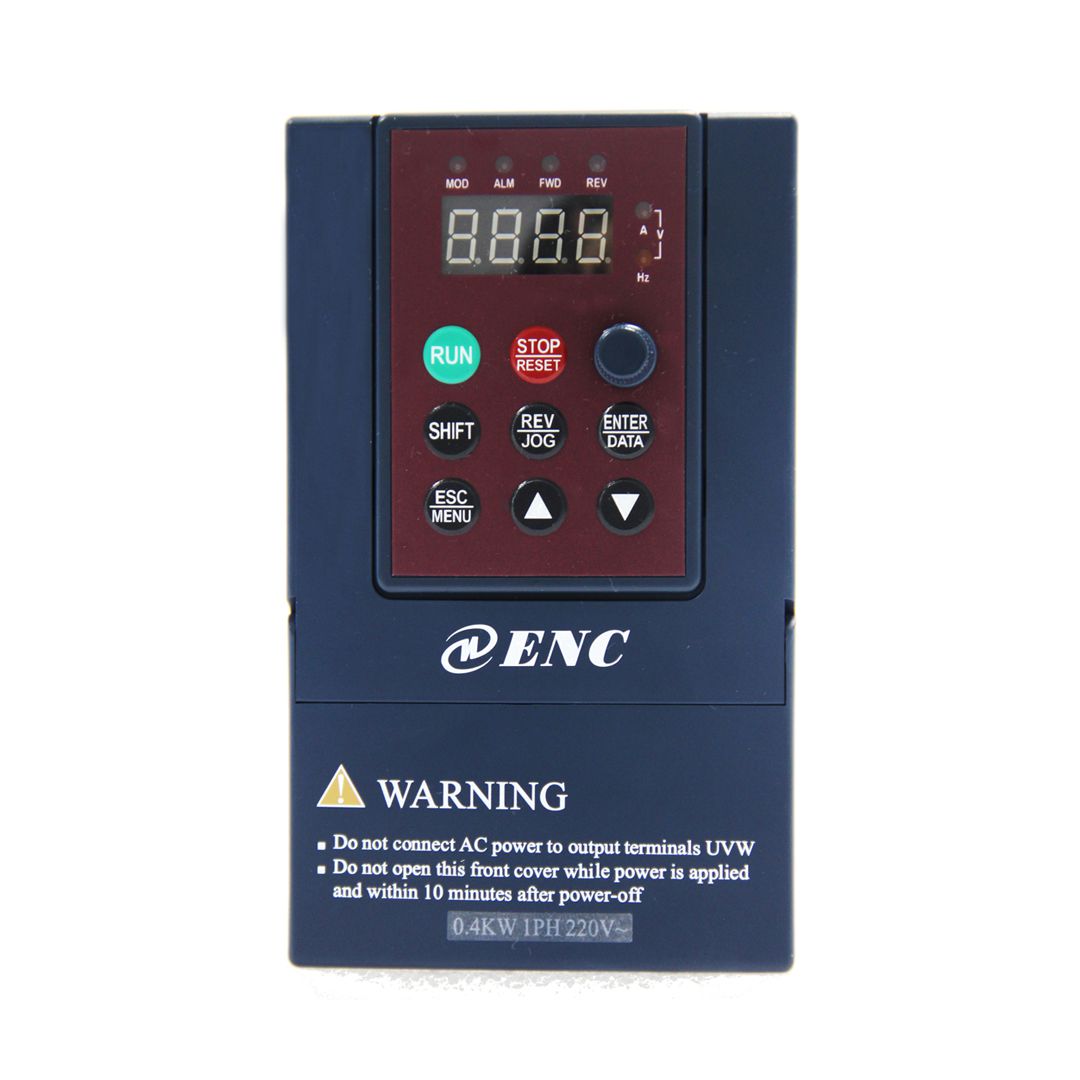

EDS800系列迷你型变频器
-
产品特性
产品特点
体积小巧
宽8.9cm X 高14.85cm X 深11.25cm。
操作便捷
带电位器面板可外引出调速；内置制动电阻；卡扣式下盖无需螺丝刀；内置可编程继电器；内置16段速。
接口丰富控制多样
4～20mA / 0～10V模拟输入/输出通道、脉冲量输出/输出、开关量输出/输出接口、485串行口独立构成变频器网络；隔离继电器输出端子可外接220VAC/0.5A的交流或直流负载。
功能强大应用广泛
按键可部分或全部锁定功能、纺织摆频功能、简易PLC功能、恒压供水功能、V/F自定义功能、定时器/计数器功能、直流制动功能。
应用优势
-
带调速电位器，面板可外接, 可实现对按键的部分或者全部锁定（模拟电位器无锁定）
标配RS485接口，可独立构成变频器网络，变频器可设为主机或从机
脉冲/模拟输入输出通道
16段速控制,多种运行频率/命令给定通道
具有隔离继电器输出端子,可外接220VAC/0.5A的交流或直流负载
具有纺织摆频功能，可广泛应用于各种纺织设备
内置用户定时器/计数器
-
规格参数
性能指标
项目 项目描述 输入 额定电压、频率 三相380V，50Hz/60Hz；单相220V，50Hz/60Hz 允许工作 三相电压：320V~460V；单相电压200V~260V 电压范围 输出 电压 380伏级：0-380V；220伏级：0~220V 频率 0Hz-400Hz 过载能力 150%额定电流1分钟，200%额定电流0.5秒。 控制性能 控制方式 最优空间电压矢量SVPWM恒压频比V/F控制 调速范围 0.111111111 起动转矩 低频高达100%的额定转矩 运行转速稳 ≤±0.5%额定同步转速 态精度 频率精度 数字设定：最高频率×±0.01%；模拟设定：最高频率×±0.5% 频率分辨率 模拟设定 最高频率的0.1% 数字设定 0.01Hz 外部脉冲 最高频率的0.5% 转矩提升 自动转矩提升，手动转矩提升0.1%~20.0% V/F曲线(电压 额定频率在5~400Hz任意设定，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3共4类曲线 频率特性) 加减速曲线 两种方式：直线加减速和S曲线加减速；七种加减速时间，时间单位(分/秒)可选 ，最长6000分钟 制动 能耗制动 外接制动电阻 直流制动 起动、停止动作分别可选，动作频率0~15Hz，动作电压0~15%，动作时间0~20.0秒 点动 点动频率范围：0.50Hz~50.00Hz；点动加减速时间0.1~60.0秒可设置 多段速运行 通过内置PLC或控制端子实现多段速运行 内置PID控制器 可方便地构成闭环控制系统 自动节能运行 根据负载情况，自动优化V/F曲线，实现节能运行 自动电压 当电网电压变化时，能自动保持输出电压恒定 调整(AVR) 自动限流 对运行期间电流自动限制，防止频繁过流故障跳闸 运行功能 运行命令给定通道 操作键盘给定、控制端子给定、串行口给定 运行频率给定通道 数字给定、模拟给定、脉冲给定、串行口给定、组合给定，可通过多种方式随时切换 脉冲输出通道 0~20KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出 模拟输出通道 1路模拟信号输出，其中AO通道可选4~20mA或0~10V，可实现设定频率、输出频率等物理量的输出 体积型号操作键盘及键盘安装盒外形尺寸(单位：mm)
KB5操作键盘及键盘开孔尺寸图

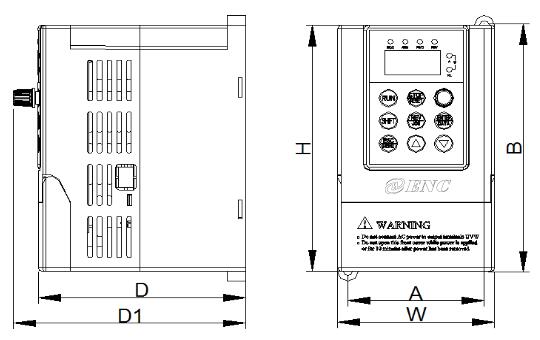

安装尺寸
变频器型号 W (mm) H (mm) D (mm) D1 (mm) A (mm) B (mm) 安装孔径(mm) 毛重 (kg) EDS800-2S0002N 89 148.5 112.5 124.7 74 138 5 1 EDS800-2S0004N 1 EDS800-2S0007N 1.1 EDS800-2S0015N 1.2 EDS800-4T0007N 1.1 EDS800-4T0015N 1.1 -
