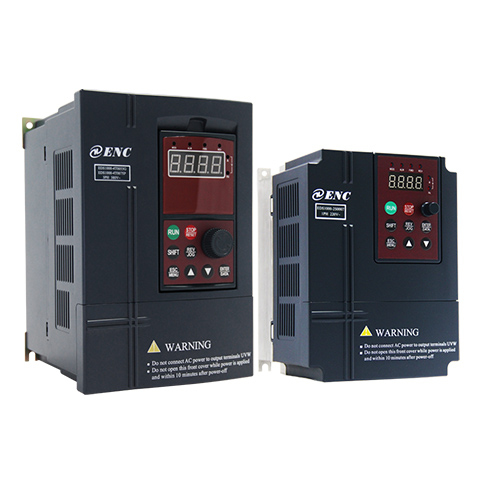

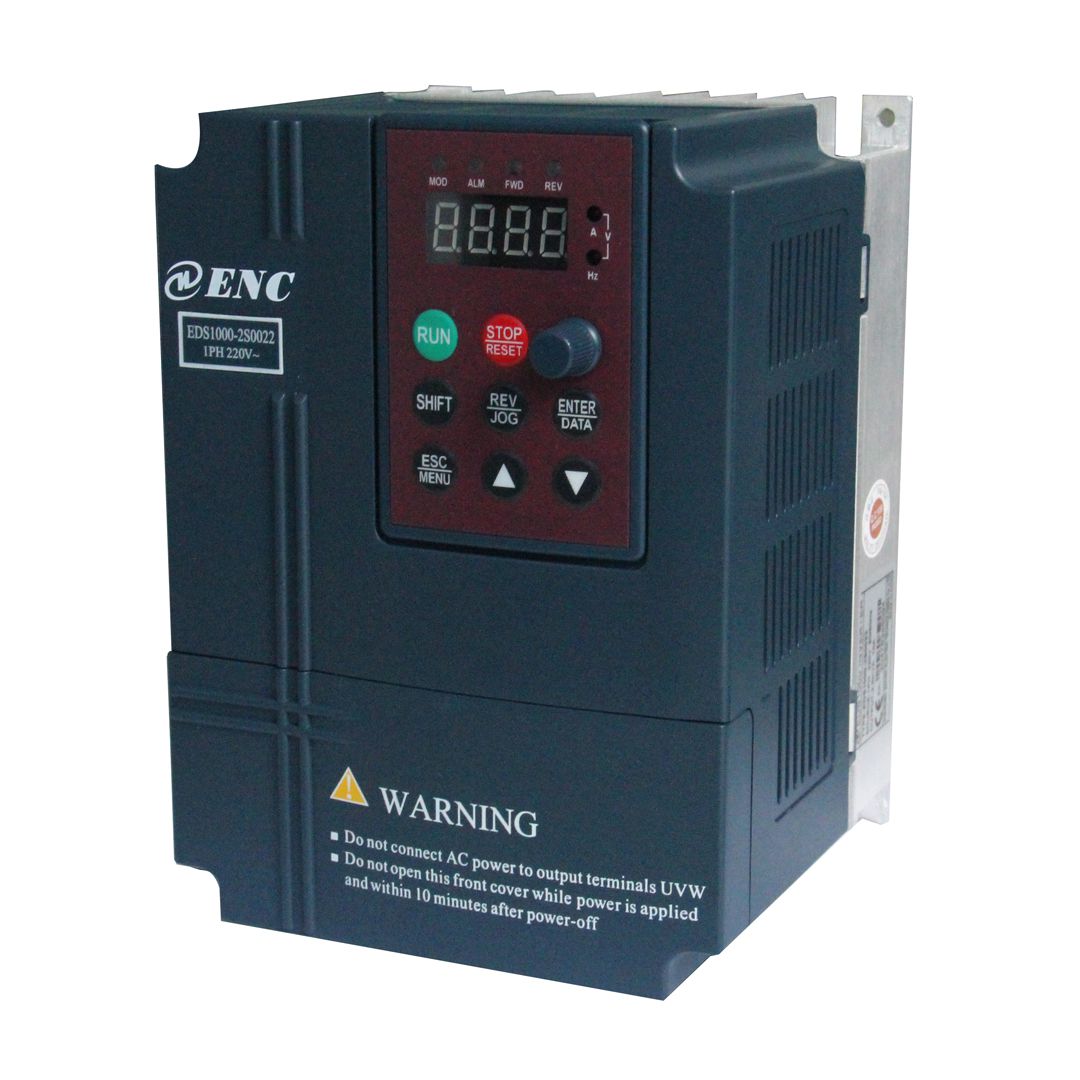

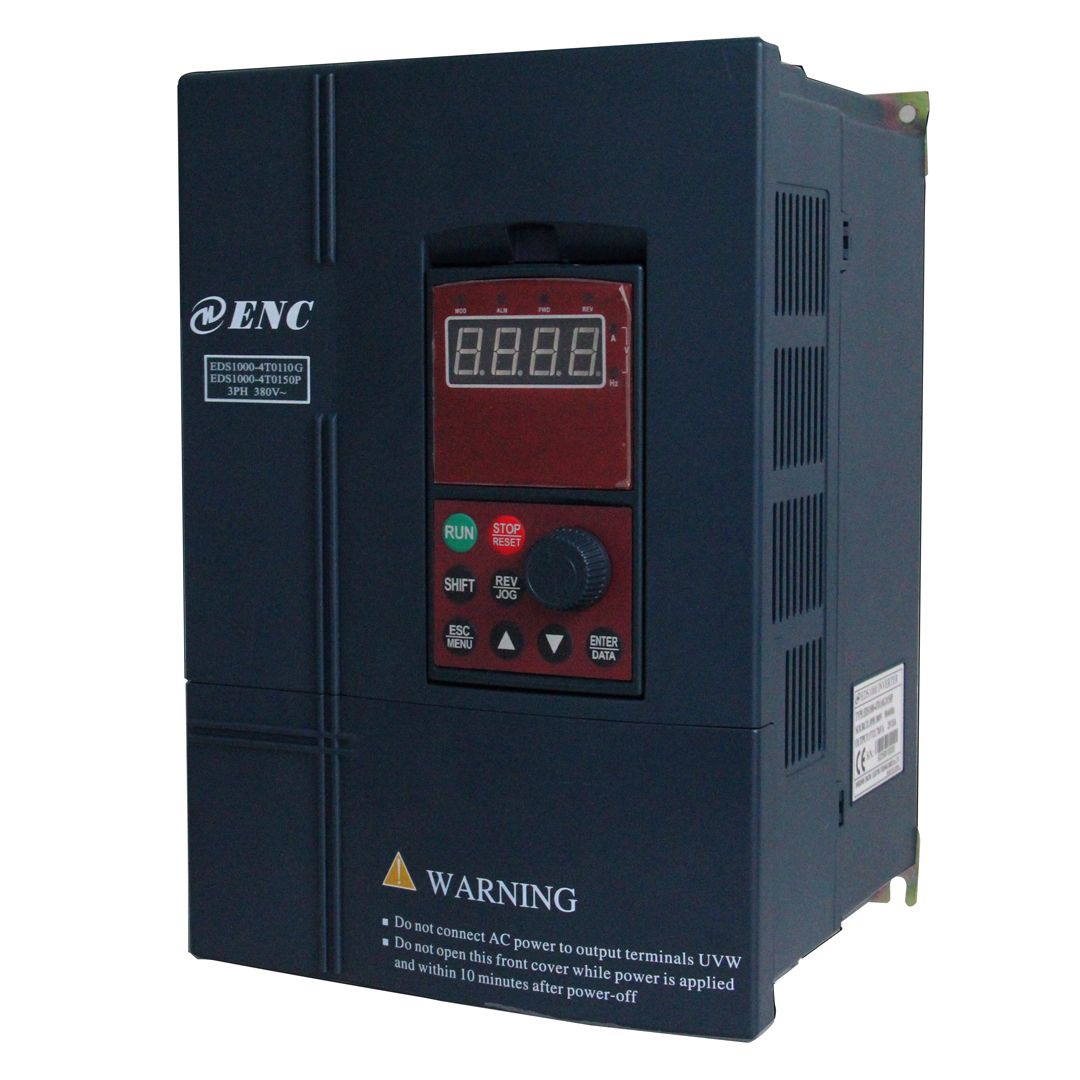

EDS1000系列多功能通用型变频器
-
产品特性
产品特点
优秀的设计理念
采用优化空间电压矢量PWM控制；稳定的1Hz 150%额定转矩；自动稳压（AVR）和自动限流功能；系统更加稳定的内置PID控制器
实用的功能设计
恒压供水功能，从1拖1到1拖4泵均可实现；多达16段速控制以及建议PLC功能；纺织摆频、高速脉冲输入/输出接口；提供MODBUS或用户自定义的通讯组网协议；
经久的市场检验
经过10年以上的用户使用检验，获得一致好评；10年间根据用户的体验不断升级与完善，与时俱进

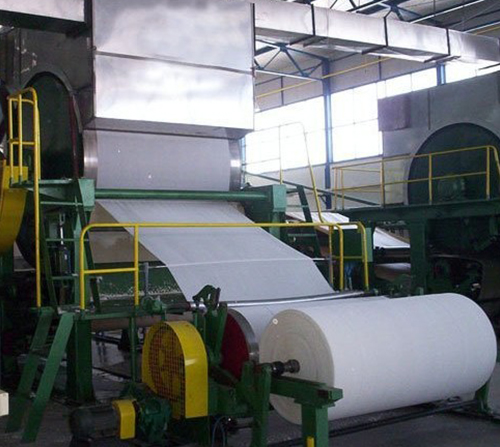

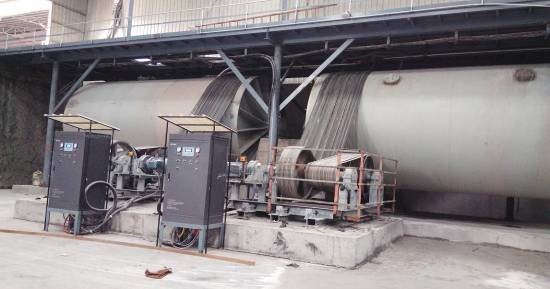

应用优势
-
自动稳压可适应宽电压波动场合；
支持数字设定、模拟量设定、多段速设定，PID设定、RS485通讯设定的频率给定通道
内置过程PID控制功能广泛应用于恒压供水、空压机变频器驱动等
通过参数设置有效抑制机械共振，使系统更加稳定可靠。
广泛用于各种工业领域。
-
规格参数
性能指标项目 项目描述 输入 额定电压、频率 单相220伏级：单相220V，50Hz/60Hz； 三相220伏级：三相220V，50Hz/60Hz； 三相380伏级：三相380V，50Hz/60Hz； 三相690伏级：三相690V，50Hz/60Hz。 允许工作 单相220伏级：200V～260V； 电压范围 三相220伏级：200V～260V； 三相380伏级：320V～460V； 三相690伏级：586V～760V。 输出 电压 220伏级：0～220V；380伏级：0～380V；690伏级：0～690V 频率 0Hz～400Hz 过载能力 G型：150%额定电流1分钟，200%额定电流0.5秒； P型：120%额定电流1分钟； 控制性能 控制方式 无速度传感器转差矢量控制，开环V/F控制 调速范围 0.111111111 起动转矩 1Hz时150%额定转矩 运行转速稳 ≤±0.5%额定同步转速 态精度 频率精度 数字设定：最高频率×±0.01%；模拟设定：最高频率×±0.5% 频率分辨率 模拟设定 最高频率的0.1% 数字设定 小于100Hz的精度：0.01Hz；大于或等于100Hz的精度：0.1Hz 外部脉冲 最高频率的0.5% 转矩提升 自动转矩提升，手动转矩提升0.1%～12.0% V/F曲线(电压 额定频率在5～400Hz任意设定，可选择恒转矩、递减转矩1、递减转矩2、递减转矩3、自定义V/F共5类曲线 频率特性) 加减速曲线 两种方式：直线加减速和S曲线加减速；七种加减速时间，时间单位(分/秒)可选 ，最长6000分钟 制动 能耗制动 内置或外接制动电阻；690伏级无内置制动单元 直流制动 起动、停止动作分别可选，动作频率0～15Hz，动作电压0～15%，动作时间0～20.0秒 点动 点动频率范围：0.50Hz～50.00Hz；点动加减速时间0.1～60.0秒可设置 多段速运行 通过内置PLC或控制端子实现多段速运行 内置PID控制器 可方便地构成闭环控制系统 自动节能运行 根据负载情况，自动优化V/F曲线，实现节能运行 自动电压 当电网电压变化时，能自动保持输出电压恒定 调整(AVR) 自动限流 对运行期间电流自动限制，防止频繁过流故障跳闸 运行功能 运行命令给定通道 操作键盘给定、控制端子给定、串行口给定 运行频率给定通道 数字给定、模拟给定、脉冲给定、串行口给定、组合给定，可通过多种方式随时切换 脉冲输出通道 0.1～20KHz的脉冲方波信号输出，可实现设定频率、输出频率等物理量的输出 模拟输出通道 2路模拟信号输出，其中AO1通道可选4～20mA或0～10V，AO2通道为0～10V可实现设定频率、输出频率等物理量的输出 操作键盘 LED显示 可显示设定频率、输出频率、输出电压、输出电流等多种参数 按键锁定 实现对按键的部分或者全部锁定（模拟电位器无锁定） 保护功能 过流保护、过压保护、欠压保护、过热保护、过载保护等 选配件 制动组件、远控键盘、远控键盘连接电缆等 环境 使用场所 室内，不受阳光直晒，无粉尘、腐蚀性气体、可燃性气体、油雾、水蒸汽、滴水或盐份等 海拔 低于1000米，高于1000米时需降额使用 周围温度 -10℃～+40℃(环境温度在40℃～50℃,请降额使用或增强散热) 周围湿度 小于95%RH,无水珠凝结 振动 小于5.9米/秒²(0.6g) 存储温度 -40℃～+70℃ 结构 防护等级 IP20 冷却方式 强制风冷，风扇带自动测温控制。 安装方式 壁挂式 体积型号操作键盘及键盘安装盒外形尺寸(单位：mm)

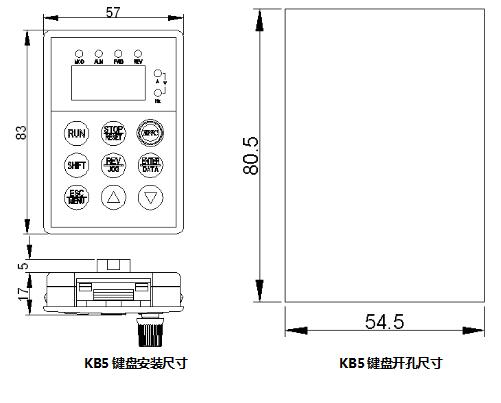

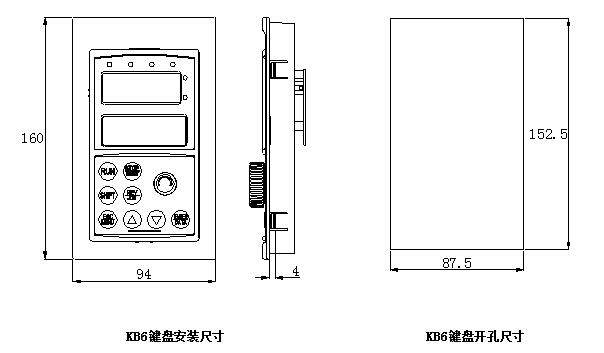

体积型号

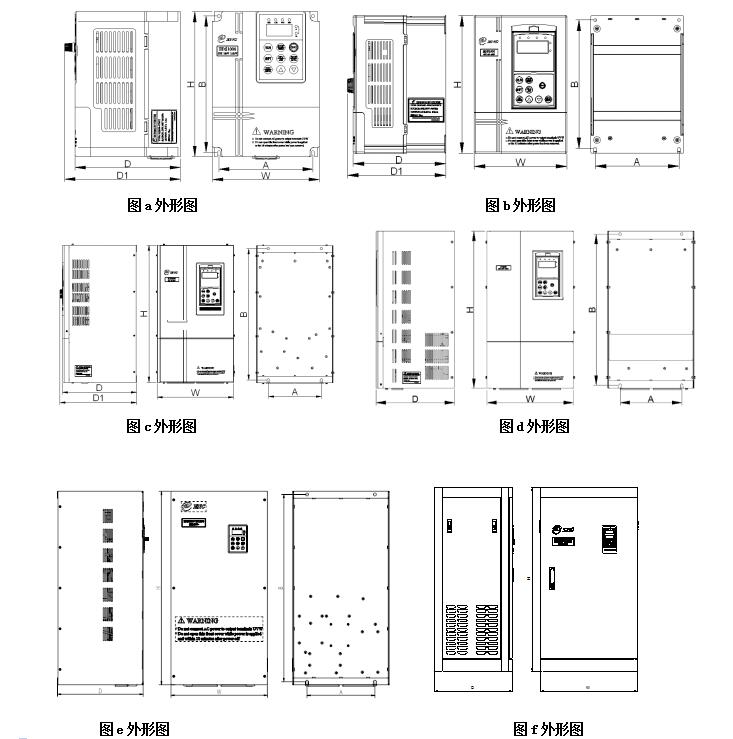

EDS1000-2S0004～EDS1000-4T0750P安装尺寸
变频器型号 （G：恒转矩负载；P：风机水泵负载） A (mm) B (mm) W (mm) H (mm) D (mm) D1 (mm) 安装孔径 (mm) 毛重 (kg) 图号 EDS1000/1200/1300-2S0004 EDS1000/1200/1300-2S0007 110 160 125 170 123.2 135.5 4 2 图a EDS1000/1200/1300-2S0015 EDS1000/1200/1300-2S0022 EDS1000/EDS1100/1200/1300-4T0007G/0015P EDS1000/EDS1100/1200/1300-4T0015G/0022P EDS1000/1100/1300-4T0022G/0037P EDS1000-2S0037 140 215 155 230 155 164 5 3.8 图b EDS1000/1100/1300-4T0037G/0055P EDS1000/1100/1300-4T0055G/0075P EDS1000/1100/1300-4T0075G/0110P 185 275 200 290 178 187 6 6.3 图b EDS1000/1100/1300-4T0110G/0150P EDS1000/1100/1300-4T0150G/0185P 135 330 218 345 210 221 7 10 图c EDS1000/1100/1300-4T0185G/0220P 180 410 260 430 252 261 9 17 图c EDS1000/1100/1300-4T0220G/0300P EDS1000/1100/1300-4T0300G/0370P 200 485 280 505 252 261 9 23 图c EDS1000/1100/1300-4T0370G/0450P EDS1000-4T0450G/0550P 200 515 300 535 252 261 9 33 图c EDS1000-4T0550G/0750P EDS1000-2T0007～EDS1000-2T0075安装尺寸
变频器型号 A (mm) B (mm) W (mm) H (mm) D (mm) D1 (mm) 安装孔径 (mm) 毛重 (kg) 图号 EDS1000-2T0007 110 160 125 170 123.2 135.5 4 2 图a EDS1000-2T0015 EDS1000-2T0022 EDS1000-2T0037 140 215 155 230 155 164 5 3.8 图b EDS1000-2T0055 185 275 200 290 178 187 6 6.3 图b EDS1000-2T0075 EDS1000-7T0110G～EDS1000-7T2000G安装尺寸
变频器型号 A (mm) B (mm) W (mm) H (mm) D (mm) 安装孔径(mm) 图号 EDS1000-7T0110G/0150P 200 552 284 570 252.7 9 图e EDS1000-7T0150G/0185P EDS1000-7T0185G/0220P 280 620 420 650 300 9 图d EDS1000-7T0220G/0300P EDS1000-7T0300G/0370P EDS1000-7T0370G/0450P EDS1000-7T0450G/0550P 320 720 500 750 300 12 图d EDS1000-7T0550G/0750P EDS1000-7T0750G/0900P 400 790 590 820 372 12 图d EDS1000-7T0900G/1100P EDS1000-7T1100G/1320P EDS1000-7T1320G/1600P EDS1000-7T1600G/2000P - - 630 1200 500 - 图f EDS1000-7T2000G/2200P -
